一,現狀分析
施工地點爲行政樓5樓,6樓,現狀如下:
1,地面網線和電線在前次搬遷後均被剪斷留用;
2,網線均能通到機房,需要尋線確定位置;
3,電線均連到瞭配電箱,可使用;
4,施工區域均有天花,地毯;
5,6樓爲領導辦公層;
二,綜合布線需求
家具搬遷到位後,需完成下列事項:
1,桌面網絡保障正常可使用;
2,桌面強電保障正常可使用;
3,會議室音響廣播系統正常可使用(常規音響布置)
4,WIFI6無線覆蓋正常(待定);
三,綜合布線要求
針對綜合布線提出一下幾點要求:
1,網線要求採用6類線材,卡位終端可以直接做水晶頭,桌面預留1.5米以上的線長;
2,每個卡位必須至少配2個3插強電插口;
3,布線方案要考慮整體美觀和便於維護性;
4,全部工期要求必須在7天内完成;
5,方案可以從簡,但必須包含點位分布,機櫃擺放,走線布局,互聯等信息說明。
四,綜合布線方案
基於客戶布線要求和現場情況,以下幾個施工關鍵點需著重考慮:
1,桌面網絡和機房網絡連通,可正常使用;
2,桌面強電可正常使用;
3,線路走線設計整體美觀,便於維護;
4,方案成本需考慮;
結合客戶需求及要求,我們設計以下方案:
1,桌面網絡需正常可使用,以下是現場實圖:
▲ 辦公室線纜-現場圖
從現場發現所有的網線和電源線均被剪斷,網線要再利用起來必須得接線,有三個方案可供選擇,如下:
1)使用六類模塊進行端接,延長線到桌面。由於模塊端接數量多,會有大塊凸起,而且模塊較爲昂貴,從成本及使用美觀考慮,該方案不建議使用;
2)從機房重新拉線到桌面。該方案線材使用量非常大,而且施工困難,成本高,不建議使用;
3)在辦公區域分塊設計彙聚點,安裝小機櫃和設備,重新拉線到桌面。該方案線材使用量少,施工成本及物料成本低,建議使用(本方案採用)。
2,強電點位走線考慮美觀實用安全即可。
3,彙聚點位選擇及施工設計
根據客戶提供的圖紙及現場勘查,我們設計以下彙聚點,設計主要考慮有以下幾點:
3)彙聚點安裝位置合理,顯得不突兀,整體美觀;
4)設計走線美觀,能隐藏盡量隐藏布線。
1,基於上述考慮我們根據圖紙及現場,規劃下述幾個彙聚點:
▲企業綜合布線方案-案例圖/ *總共設計8 個機櫃彙聚點
4,機櫃的位置及規格選擇

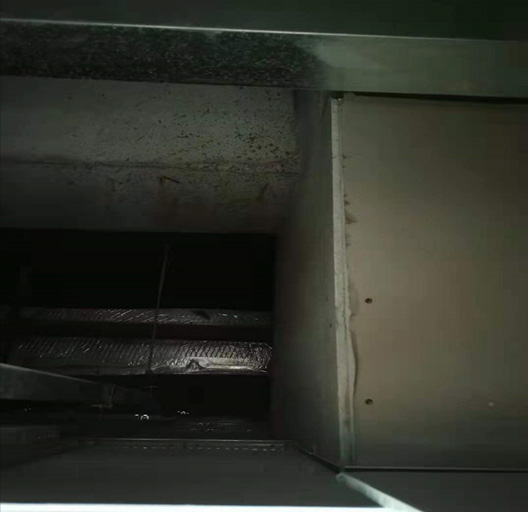

從整體美觀考慮及現場勘查,我們設計機櫃的安裝位置位於天花上,可以隐藏安裝,不暴露在員工視野中,如下圖:
*考慮到天花上方位置有限,我們採用6U小機櫃,方便安裝。
5,線纜走線方式及設計

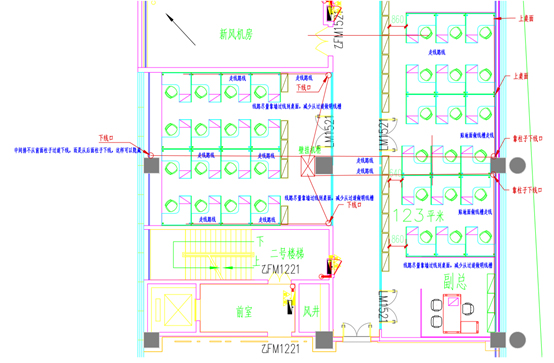

從整體美觀考慮,我們設計走線方式盡量隐藏,以下爲5樓綜保部+備用的彙聚點走線示例:
▲ 企業辦公點位圖
1)走線不直上直下,盡量從角落下線;
2)優先選擇可以隐藏線路的方案,盡量不從過道過線;
3)玻璃幕牆區域盡量貼地走線,不影響美觀;
4)機櫃位置選擇盡量居於區域的中間,方便走線;
5)機櫃供電就近接入。
6,施工完成後,對每個點位的強電和弱電進行測試,測試正常後交付。
綜上,爲本次綜合布線的簡要方案,希望能對您有幫助!
